Válvula de Esfera Tripartida - Fire Safe

MODELOS DE VÁLVULAS DE ESFERAS

• Válvula Esfera KHA - Tripartida
• Válvula Esfera KHE - Bipartida
• Válvula Esfera KHI - Bipartida
• Válvula Especiais - SCHONEBERG

CARACTERÍSTICAS VÁLVULA DE ESFERA

• Sistema exclusivo de vedação dinâmica;
• Vedação conforme EN 12266-1 classe A;
• Seleção modular dos elementos de vedação

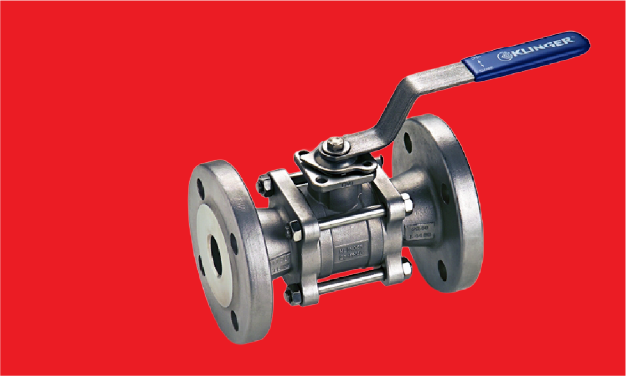

Esfera KHA - Fire Safe

Mundialmente conhecida pelo ótimo desempenho em situações severas, como pastas abrasivas, fluídos com sólidos em suspensão e gases perigosos. Pode ser aplicada em temperaturas de –196ºC a 425ºC, e pressões de até 100 bar ou vácuo. Possui Classe VI de vedação (estanque) e vedação soft que atende temperaturas de até 300ºC. Testada até 100.000 atuações, apresentando valores de taxa de fuga significativamente menores que o exigido pela TA-LUFT. Aprovada no teste Fire Safe (API 607) e também como válvula de bloqueio para uso em gases combustíveis (European Std EM 264), gases e líquidos perigosos (VdTUV 1065), tanques transportadores de fluidos perigosos e oxigênio (Federal Institute for Material Research and Testing/BAM).

CARACTERÍSTICAS VÁLVULA DE ESFERA KHA

Uma variedade de tipos, devido ao sistema de construção modular, caracteriza essas válvulas de esfera tripartida. As válvulas de esfera KHA são adequadas para diversas aplicações e condições operacionais.

Vantagens Das Válvulas KHA

• Suporta pressurização em ambos os lados;
• Fluxo bidirecional;
• Sistema exclusivo de vedação dinâmica;
• Vedação conforme EN 12266-1 classe A;
• Seleção modular dos elementos de vedação;
• Manutenção sem remoção da linha;
• Base para atuador EN ISO 5211.

Detalhes do produto

• CLASSE: PN-16 / PN-40 / PN-63 | ANSI 150 / ANSI 300
• DIÂMETRO: 10 – 125 / 20R15 – 150R125
• Material/ Corpo: Aço carbono ASTM A216 WCB, aço inoxidável ASTM A 351 CF8M.
• Esfera: Aço inoxidável AISI 316.
• Haste: Aço inoxidável AISI 430F
• TEMPERATURA: -196 °C até +400 °C
• DESIGN: Flanges DIN (EN 1092-1), conexões roscadas e ponta para solda (longa ou curta), passagem plena ou reduzida.
• TIPO: Válvula esfera tripartida

CARACTERÍSTICAS VÁLVULA DE ESFERA KHE

A válvula de esfera KHE oferece componentes modulares que permite uma seleção customizada do sistema de vedação da haste e da vedação da esfera. Assim, as válvulas KHE Bipartidas são recomendadas para uma ampla gama de condições operacionais como vapor, gases e fluidos químicos.

Vantagens Das Válvulas KHE

• Vedação conforme EN 12266-1 classe A;
• Seleção modular dos elementos de vedação;
• Base para atuador EN ISO 5211.

Detalhes do produto

• CLASSE: PN-16 / PN-40 / PN-63 | ANSI 150 / ANSI 300
• DIÂMETRO: 15 – 200, ½" – 8"
• Material/ Corpo: Aço carbono ASTM A216 WCB, aço inoxidável ASTM A 351 CF8M.
• Esfera: Aço inoxidável AISI 316.
• Haste: Aço inoxidável AISI 430F
• TEMPERATURA: -60 °C até +300 °C
• DESIGN: Flanges DIN (EN 1092-1) e ANSI B16.5, passagem plena
• TIPO: Válvula esfera bipartida

CARACTERÍSTICAS VÁLVULA DE ESFERA KHI

A válvula esfera KHI oferece um sistema exclusivo de vedação. Além disso, este modelo de válvula permite que a pressão seja aliviada imediatamente enquanto a esfera está fechada, através da válvula de teste e dreno. O principal benefício desse recurso é que com a válvula esfera KHI, vazamentos podem ser identificados a qualquer momento, sem a necessidade de abrir a tubulação.

Essas válvulas esfera são adequadas para muitas aplicações diferentes, como trincheiras subterrâneas de aquecimento urbano, usinas de cogeração, estações de bombeamento, siderúrgicas, usinas hidrelétricas e máquinas de perfuração de túneis.

Vantagens Das Válvulas KHI

• Resistente a pressurização em ambos os lados;
• Válvula esfera montagem Trunnion;
• Vedação bidirecional conforme EN 12266 – taxa de vazamento A;
• Bloqueio duplo e purga com ventilação intermediária (certificado pela TÜV);
• Testado e certificado para EN488:2019 (VVS);
• Possiblidade de automação (flange superior para EN ISO 5211).

Detalhes do produto

• CLASSE: PN-16 / PN-25 / PN-40
• DIÂMETRO: 150 – 1000, 6" – 40"
• Material: Aço carbono, aço inoxidável
• TEMPERATURA: -45 °C até +260 °C
• DESIGN: Flanges DIN (EN 1092-1), ANSI B16.5 e ponta solda.
• TIPO: Válvula esfera bipartida KHI / KHSVI. Válvula esfera monobloco KHSVI VVS

CARACTERÍSTICAS VÁLVULAS ESPECIAIS SCHONEBERG

As válvulas especiais SCHONEBERG são aplicáveis para condições extremas (pressão, temperatura) e atendem uma ampla gama de fluidos, inclusive abrasivos, para se adequar à cada especificidade de projeto.

Tipos e Detalhes da linha de Válvulas Especiais

SÉRIE
INTEC K100

APLICAÇÃO
Válvulas de esfera de pequeno porte

TAMANHO NOMINAL
DN 8 – 20

______________________________

SÉRIE
INTEC K200ff

APLICAÇÃO
Válvulas de esfera para aplicações críticas.
Vedação dinâmica da haste – livre de manutenção – com exclusivo sistema de anel cônico e complementada por uma vedação primária interna ao corpo da válvula.
Material da haste Duplex (1.4462), robustez para automação.
Materiais de vedação: KFGN (nitrogênio sinterizado), KFCM (para vapor), PEEK (operação contínua a 260°C).

Certificações:
» VDI 2440, 100,000 cycles -40°C up to +220°C
» Fire-Safe acc. to API 607 e DIN EN ISO 10497.
» Classificação SIL 2
» ATEX 2014/34/EU
» API 6D (opcional)

TAMANHO NOMINAL
DN 15 – 500
NPS ½" -20"

______________________________

SÉRIE
INTEC K230 ff

APLICAÇÃO
Válvulas de esfera para fluidos abrasivos.
A revolução da válvula de esfera para todos estados físicos!
Vedação metal / metal estanque conforme EN-12266-1 classe A.
Cavidade da esfera preenchida e vedação a jusante aberta, recomendado para sólidos.
Versões especiais em Duplex, Hastelloy B2/C4/C276, Titânio, Zircônio, Monell, Niquel, etc.
Áreas de aplicação: produção de catalisadores, transporte de sólidos (sistemas de transporte de materiais a granel), meios líquidos ou gasosos com partículas sólidas, meios cristalizantes, licor negro de processo de celulose.

TAMANHO NOMINAL
DN 50 – 500
NPS 2" – 20"

______________________________

SÉRIE
NTEC K200-K

APLICAÇÃO
Válvulas de esfera tipo wafer

TAMANHO NOMINAL
DN 15 – 80

______________________________

SÉRIE
INTEC K204-S-D

APLICAÇÃO
Válvulas de esfera com conexão para mangueira de vapor

TAMANHO NOMINAL
DN 25/20

______________________________

SÉRIE
INTEC INTEC K400

APLICAÇÃO
Válvulas de esfera múltiplas vias

TAMANHO NOMINAL
DN 15 – 150
NPS ½" – 6"

______________________________

SÉRIE
INTEC K500

APLICAÇÃO
Válvulas de esfera para fundo do tanque

TAMANHO NOMINAL
DN 80/50 – 200/150

______________________________

SÉRIE
INTEC K600

APLICAÇÃO
Válvulas de esfera para manômetro

TAMANHO NOMINAL
DN 4 – 100

______________________________

SÉRIE
INTEC K700

APLICAÇÃO
Válvulas de esfera para toma de amostra

TAMANHO NOMINAL
DN 15 – 200

______________________________

SÉRIE
INTEC K811

APLICAÇÃO
Válvulas de esfera Tri-partida para alta pressão

TAMANHO NOMINAL
PN-350 DN 16 – 45

______________________________

SÉRIE
TYP 300 P

APLICAÇÃO
Válvulas de esfera para toma de amostra

TAMANHO NOMINAL
DN ¼" – 2"

______________________________

SÉRIE
RK-PROBALL

APLICAÇÃO
Válvulas de esfera para uso geral

TAMANHO NOMINAL
DN 15 – 100
NPS ½" – 4"

______________________________

SÉRIE
CHEMOBALL KH2F-CI

APLICAÇÃO
Válvulas de esfera para aplicações na indústria química

TAMANHO NOMINAL
DN 15 – 100

______________________________

SÉRIE
RK-NEEDLE VALVES

APLICAÇÃO
Válvulas de agulha de alta pressão

TAMANHO NOMINAL
DN 4 – 10

______________________________

Havendo dúvidas referentes a outras formas ou condições de aplicação, nós da SOTEQUI ficaremos satisfeitos em ajudá-lo.
