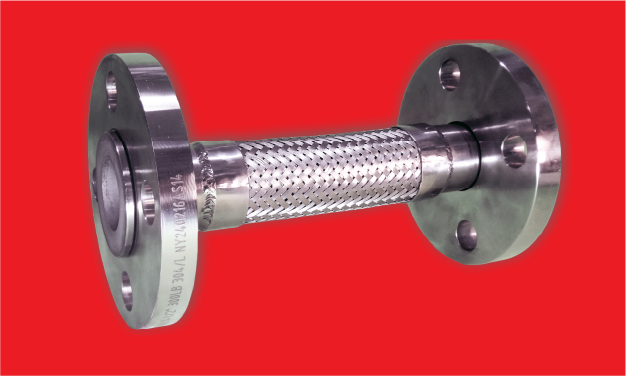

Tubo Flexível de Aço Inoxidável

Descrição

O tubo flexível é usado em sistemas industriais para conduzir fluídos e gases com segurança. Feito de aço inox, ele é resistente, flexível e fácil de instalar. Os terminais podem ser produzidos com fêmea giratória e rosca, ponta para solda, ponta roscada, flange fixo e flange giratório conforme especificação abaixo.

Fêmea Giratória

Terminal com rosca fêmea BSP, NPS ou NPT, correspondente ao diâmetro nominal respectivo, com luva de aço inoxidável.

As fêmeas giratórias de latão e aço inoxidável, são soldadas diretamente ao tubo flexível. As de ferro fundido maleável, estão constituídas por uniões fêmea-fêmea sobre machos fixos soldados ao tubo flexível.

FLG - Fêmea Giratória de Latão (Até 300ºC)
FGF - Fêmea Giratória de Ferro Fundido Maleável (Até 300ºC)
FGI - Fêmea Giratória de Aço Inoxidável (Até 600ºC)

Ponta para Solda

Terminal preparado para solda de topo, de aço carbono ou aço inoxidável biselado, conf. Norma ANSI B 16.25, com luva de aço inoxidável. (Para espessuras menores que 3/16", ponta lisa, sem bisel).

PPSAC - Ponta para Solda de Aço Carbono (Até 300ºC)
PPSI - ponta para Solda de Aço Inoxidável (Até 600ºC)

Ponta Roscada

Terminal roscado, externamente, rosca BSPT ou NPT, correspondente ao diâmetro nominal respectivo, com luva de aço inoxidável.

PRAC - Ponta Roscada de Aço Carbono (Até 300ºC)
PRI - Ponta Roscada de Aço Inoxidável (Até 600ºC)

Flange Fixo

Terminal flange conforme normas ANSI ou DIN, aço carbono ou aço inoxidável sobre tubo terminal do mesmo material, com luva de aço inoxidável.

FLAFAC - Flange Fixo de Aço Carbono (Até 600ºC)
FLFI - Flange Fixo de Aço Carbono (Até 300ºC)

Flange Giratório

Terminal flange normas ANSI ou DIN, de aço carbono sobre tubo e pestana de aço carbono ou aço inoxidável com luva de aço inoxidável.

FLGAC - Flange Giratório de Aço Carbono sobre Tubo e Pestana de Aço Carbono. (Até 300ºC)
FLGI - Flange Giratório de Aço Carbono sobre Tubo e Pestana de Aço Inoxidável. (Até 600ºC)

Fornecimento:

Os tubos de aço inox da SOTEQUI são fornecidas em diâmetros que variam desde 1/4" ate 12" podendo ser com malha, sem malha ou com duas malhas. Dependendo da composição do tubo a temperatura suporta desde -195ºC até 600°C (dependendo do modelo do acabamento pode variar).

Nota: Para informações sobre opções ou requisitos específicos de aplicação e especificação, recomendamos que entre em contato com o departamento técnico/ comercial da Sotequi.

Para dados não constantes neste catálogo, outros modelos e dimensões, informações complementares e/ou avaliação de aplicações específicas, solicitamos contatar o nosso Departamento Técnico.
